Startseite /Produkte/Metalloxid-Varistor/Metalloxid-Varistor MVR0805-431G 2012 275VAC SMT des Dünnfilm-SMD 0805 für Spannungsstoß und statisch Elektrizität

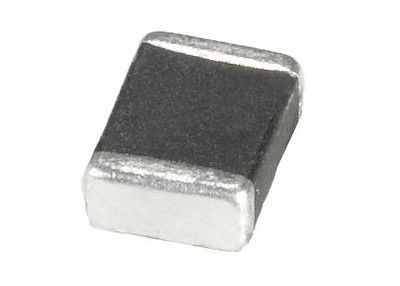

Metalloxid-Varistor MVR0805-431G 2012 275VAC SMT des Dünnfilm-SMD 0805 für Spannungsstoß und statisch Elektrizität

1 Spule
MOQ
Verhandlungsfähig
Preis
Metalloxid-Varistor MVR0805-431G 2012 275VAC SMT des Dünnfilm-SMD 0805 für Spannungsstoß und statisch Elektrizität
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Varistor-Art: SMD-Metalloxid-Varistor
Größe: 2012,0805
VAC: 275VAC
Betriebstemperatur: -40~+125C
Rückflut Temp: 260C
Körper: ZNO
Endenbeendigung: Ag/Ni/Sn
Standards: IEC61000-4-5
Hervorheben:

Zinkoxidvaristor

,

Varistorüberspannungsschutz
Grundinformation
Herkunftsort: China
Modellnummer: MVR0805-431G
Zahlung und Versand AGB
Verpackung Informationen: Band in der Spule
Lieferzeit: 1-2 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1.000.000 Stück pro Monat
Produkt-Beschreibung

Dünnschicht SMD 0805 Metalloxidvaristor MVR0805-431G 2012 275VAC SMT für Überspannung und statische Elektrizität

Eigenschaften


• Keine Polarität aufgrund symmetrischer Strom-Spannungseigenschaften.

• Äquivalent zu einer Anoden-Zener-Diode des allgemeinen Typs.
• Ausgezeichnete elektrostatische Absorptionsfähigkeit.

• Die Reaktionsfähigkeit ist so gut oder sogar besser als bei der Zenerdiode.
• Beibehält symmetrische Strom-Spannungseigenschaften auch nach elektrostatischer Absorption.
• Die Struktur der Innenelektroden ist laminativ und es gibt eine große Bandbreite an Varistorspannungen in Serie (6,8 bis 470 V).
• Produkte mit niedriger Kapazität sind in Serie erhältlich (von 1,1 pF bis).

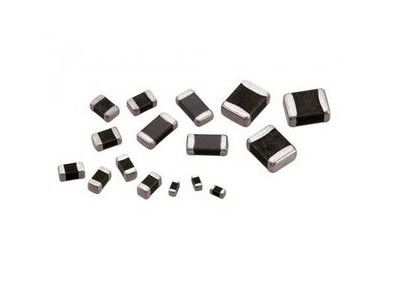

• Die weltweit kleinsten Chip-Typen 0402, 0603, 1005, 1608 und 2012 sind in Serie erhältlich.
• Ausgezeichnete Zuverlässigkeit der Montage.
• Einführung von (Ni/Sn) Galvanisierung.
• Gute Schweißfähigkeit und Wärmebeständigkeit des Lötgeräts erreicht.
• Ersetzt eine Zenerdiode + Kondensatorkombination.
• Reduzierte Abdeckung und Gesamtmontagekosten.

Metalloxid-Varistor MVR0805-431G 2012 275VAC SMT des Dünnfilm-SMD 0805 für Spannungsstoß und statisch Elektrizität 0

Elektrische Leistung

1.1 Einheit für den Wert des technischen Datensymbols
Höchstzulässige Dauerwechselspannung*1 VRMS 4.0 V
Höchstzulässige Gleichspannung VDC 5.5 V
Waristorspannung gemessen*2 VB 7.2-9.0 V
Messung des typischen Kapazitätswerts*3 C 850 pF
Typische Toleranzwerte für die Kapazität ± 40 %
Messung der maximalen Spannung der Spannung*4 VC 16 V
Nennspitzen-Ein-Puls-Transientstrom bei *5 Ich...P 60 Eine
1.2 Bezugsdaten
Höchstenergieabsorption 10/1000μs E 0.2 J
Reaktionszeit TAufstieg < 2 n
Leckstrom bei VDC(Im Anfangszustand) Ich...L < 50 μΑ
Leckstrom bei VDC(Nach der Zuverlässigkeitsprüfung) Ich...Los Angeles < 100 μΑ
Betriebstemperatur der Umgebung -40 ~ +125 °C
Lagertemperatur -40 ~ +125 °C
Rückflusstemperaturprofil (empfehlen) 260 °C
1.3 Sonstige Daten
Körper ZnO
Endende Beendigung Ag/Ni/Sn
Verpackung Schüttgut/Band
Er erfüllt die Anforderungen der Norm IEC 61000-4-5
Anmerkungen:
*1 Wechselspannung bei 50~60Hz
*2 Varistorspannung Messung bei 1mA Gleichstrom
*3 Kapazität Messung bei f=1MHz,Vrms=0,5V
*4 Höchstspannung der Spannung Messung bei 2A bei 8/20μs Puls
*5 Nennspitzen-Verschiebungsstrom mit einem einzigen Puls Messung nach 8/20 μs Puls

Anwendungen

• Elektrostatische Absorption

• Absorption von Pulsgeräusch

Anwendungsbeispiele

Konsumgüter Anwendung

Mobiltelefon

Digitale Videokamera

Digitale Kamera

PDA

Anmerkung PC

DVD-ROM, CD-ROM

CD/MD/MP3-Player

Spielautomat

Datenterminal

LCD-Panel

Berührungspaneel

Knopf- und Schaltgerät

Batterie-Terminal

Audio-Video-Eingabe-Ausgabe-Terminal

Mikrofon/Empfängereinheit

Steuerungseinheit
Fahrzeuggeräte

CAN-BUS

ECU

Verbindungsstück

Klimagerät

Auto-Audio

Fahrzeugnavigation

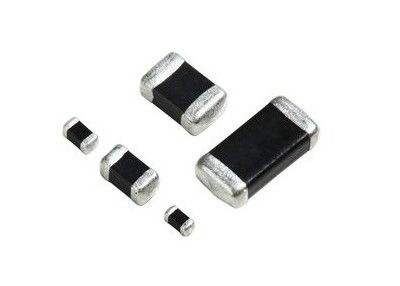

Formen und Abmessungen

Metalloxid-Varistor MVR0805-431G 2012 275VAC SMT des Dünnfilm-SMD 0805 für Spannungsstoß und statisch Elektrizität 1

Typ Länge ((L) Breite ((W) Hoch ((H) Kündigung ((L1)
2012 ((0805) 2.0±0.20 1.20 ± 0.20 0.8 (maximal) 0.3 ± 0.20

Nummern der Teile

Teilnummer Arbeiten Aufschlüsselung Klemmen Spitzenstrom
Spannung Spannung Spannung
Klimatisierung DC @ 1mA Gleichstrom 8/20uS 8/20uS ((A) Ip ((MAX))
VAC VDC VB VC 603 805 1206
Die Angabe der Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums anzugeben. 1.4 2 3 2.4 ¢3.6 9 20
Die Bezeichnung des Herstellers ist die Bezeichnung des Herstellers. 2.4 3.3 5 4.0 ¢6.0 12 20 60 80
Die Bezeichnung des Herstellers ist die Bezeichnung des Herstellers. 4 5.5 8 7.0 ¥10.5 14 20 60 80
Die Angabe der Größenordnung ist in Anhang I Nummer 2 zu finden. 7 9 12 10 ¢ 14 24 20 60 80
Die Angabe der Größenordnung ist in Anhang I Nummer 1 zu finden. 11 14 18 15.5 ¢ 21 30 20 80 100
Die Angabe des Zulassungsdatums ist in Anhang I der Verordnung (EG) Nr. 765/2008 zu finden. 14 18 24 22 bis 27 38 20 80 100
Die Angabe der Größenordnung ist in Anhang I zu finden. 17 22 27 24 ¢ 30 42 20 80 100
Die Bezeichnung des Erzeugnisses ist die Bezeichnung des Erzeugnisses. 20 26 33 29 ¢ 36 54 20 80 100
Die Angabe der Größe des Fahrzeugs 24 30 39 35 ¢ 42 65 20 80 100
Die Angabe der Größenordnung ist in Anhang I der Verordnung (EU) Nr. 182/2011 zu entnehmen. 28 36 47 42 ¢ 52 77 20 80 100
Die Angabe der Größenordnung ist in Anhang I zu entnehmen. 35 45 56 50 ¢ 62 90 80 100
Die Angabe des Zulassungsdatums ist in Anhang I Nummer 2 zu finden. 40 56 68 60 ¢ 75 110 100
Die Bezeichnung des Herstellers ist die Bezeichnung des Herstellers. 50 65 82 73 ̊91 135 80
Die Angabe des Zulassungsdatums ist in Anhang I zu finden. 60 85 100 90 ¥ 110 165 80
Die Angabe der Angabe der Angabe der Angabe des Antrags ist in der Angabe des Antrags anzugeben. 75 100 120 108 ¢132 200
Die Bezeichnung des Herstellers ist: 95 125 150 135 ¢ 165 250
Der Hersteller muss die erforderlichen Informationen über das System bereitstellen. 115 150 180 162 ¥198 300
Die in Absatz 1 genannten Anforderungen gelten für die folgenden Fahrzeuge: 130 170 205 184,226 340
Der Hersteller muss die entsprechenden Angaben vorlegen, um zu gewährleisten, dass: 140 180 220 198­242 360
Der Hersteller muss die folgenden Angaben machen: 150 200 240 216,264 395
Der Hersteller muss die erforderlichen Informationen über das System bereitstellen. 175 225 270 243 ¢ 297 455
Der Hersteller ist verpflichtet, die Daten zu übermitteln. 230 300 360 324 ¢ 396 595
Die Bezeichnung des Erzeugnisses ist die Bezeichnung des Erzeugnisses. 250 320 390 351 ¢ 429 650
Der Hersteller ist verpflichtet, die Daten zu übermitteln. 275 350 430 387 ¥ 473 710
Der Hersteller muss die entsprechenden Angaben vorlegen. 300 385 470 423 ¢ 517 775

Form der Wellenwelle

Metalloxid-Varistor MVR0805-431G 2012 275VAC SMT des Dünnfilm-SMD 0805 für Spannungsstoß und statisch Elektrizität 2

Normen der IEC61000-4-5

Schweregrad T1 T2
1 8 US 20 US
2 10 US 1000 US

Verpackungsmenge auf der Rolle

Metalloxid-Varistor MVR0805-431G 2012 275VAC SMT des Dünnfilm-SMD 0805 für Spannungsstoß und statisch Elektrizität 3

Typ Eine B C D E W W1
0402-1210 178.0±1.0 60.0±0.5 13.0±0.2 21.0±0.2 2.0±0.5 9.0±0.50 1.5 ± 0.15
1812 bis 3220 178.0±1.0 60.0±0.5 13.5 ± 0.1 21.0±0.2 2.0±0.5 130,6 ± 0.2 1.5 ± 0.15

Typ 0402 0603 0805 1206 1210 1812 2220 3220
Anzahl Papier 10000 4000 4000 - - - - -
Kunststoff - - - 3000 3000 2000/3000 1000 800/1000 1000

Größe und Tag:

Zinkoxidvaristor

BewegungsMetalloxid-Varistor

Varistorüberspannungsschutz
