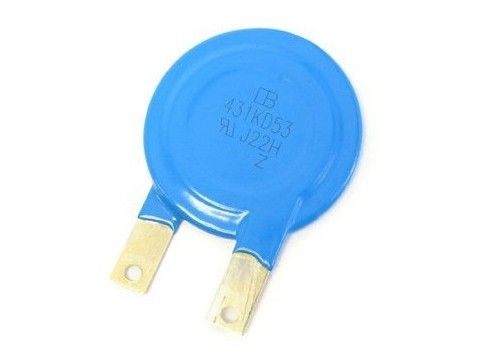

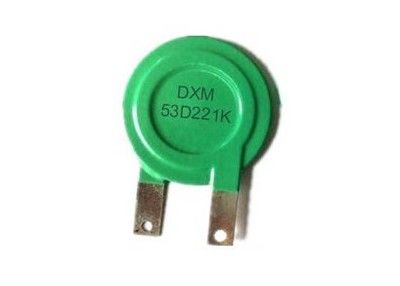

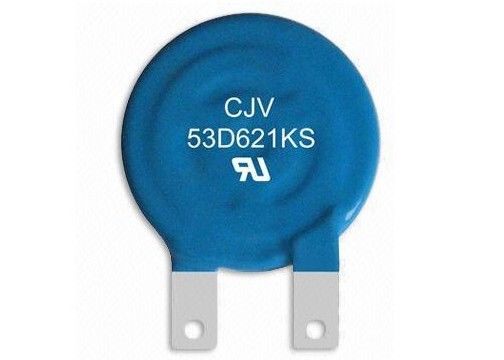

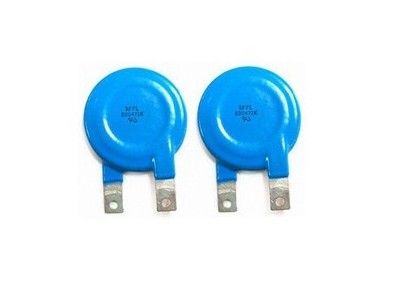

Metalloxid-Varistor BEWEGUNGEN Block 53D271K 270V 10% 70KA 2Pin 53mm einzelner Disketten-VDR für UPS-Überspannungs-Schutz

2Pin 53mm Einzelscheibe VDR Metalloxid-Varistor MOV Block 53D271K 270V 10% 70KA Für UPS-Überspannungsschutz

Beschreibung

Die Varistor bestehen aus einer Scheibe aus low-b ZnO-Keramikmaterial mit zwei festen Kupferleitungen (nur S20-Typen) oder Kupferplattiertem Stahldraht.Sie sind mit einer Schicht aus halogenfreiem Epoxid der Ocherfarbe beschichtetDie Verkapselung ist gegen alle Reinigungslösungsmittel gemäß IEC 60068-2-45 resistent.

Die Radial-Blei-Varistoren der Baureihe 53D bieten eine ideale Schaltkreisschutzlösung für Anwendungen mit niedriger Gleichspannung, da sie höhere Überspannungswerte bieten als je zuvor in solchen kleinen Scheiben.Die maximale Spitzenüberspannung kann bis zu 70KA (8/20 μs Puls) erreichen, um vor hohen Spitzenüberspannungen zu schützen, einschließlich indirekter Störungen durch Blitzeinschläge, Systemschaltvorgänge und abnormale schnelle Vorgänge von der Stromquelle.

Eigenschaften

• 53D-Metalloxid-Varistor (MOV), mit Epoxidharz, Spitzenstrom 70kA.
• Durchmesser und Dicke werden innerhalb der Konstruktionsskala wirksam kontrolliert.
• Der Spitzenstrom ist auf dem weltweit führenden Niveau. Es kann sich einen 8/20us-Impuls leisten, Spitzenstrom Imax 40kA 2 Mal durchstoßen.
• thermische Stabilität: Bei der Lötung des thermischen Abschnitts mit 145 Grad beträgt die Abschnittszeit nicht weniger als 5 Sekunden bei 1A-Strom; die Abschnittszeit beträgt 3-5 Sekunden bei 1,5A-Strom.

• Niedrige b hohe Reinheit Zinkoxidscheibe
• Halogenfreie Isolier-Epoxydbeschichtung
• Zinkoxidscheibe, HF-Epoxidbeschichtung
• Gerade und gekrümmte Leitungen
• Gerade Leitungen mit Flansch

Anwendung

Überspannungs- und Überspannungsschutz

Abmessungen (mm)

Stärke

Spezifikation für den Metalloxid-Varistor

Anbau

Die Varistoren eignen sich für die Verarbeitung an automatischen Einfügungs-, Schneid- und Biegeanlagen.
Varistoren mit Flankenleitungen bieten eine bessere Positionierung auf Leiterplatten (PCB) und eine genauere Kontrolle der Komponentenhöhe.Dies ist wichtig für die manuelle Montage und automatische EinsatztechnikenSiehe Zeichnung der Flankenleitungen.

Typisches Löten

235 °C, Dauer: 5 s (Pb-Lager)
245 °C, Dauer: 5 s (bleifrei (Pb))
Widerstand gegen Lötwärme
260 °C, Dauer: maximal 10 s.

Entzündbarkeit

Die Varistoren sind passiv und nicht brennbar.
Die Verkapselung besteht aus brennfestem Epoxid nach UL 94 V-0.
