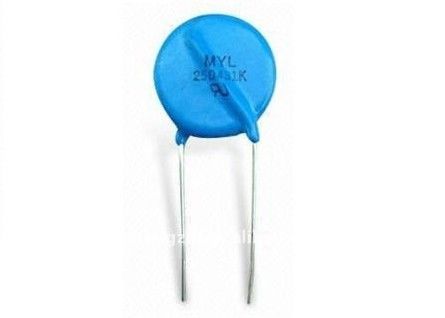

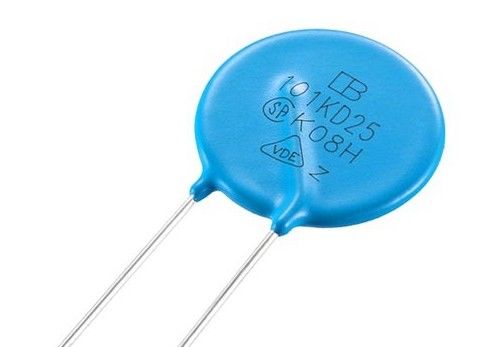

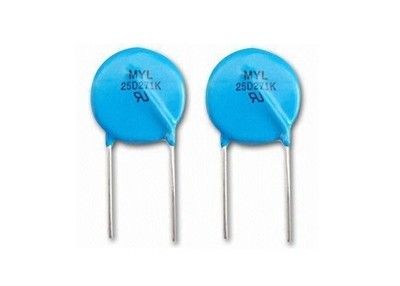

Überspannungsunterdrückung Schnelle Reaktion VDR 25mm Zinkoxid-Varistorwiderstand 25D101K 100V zum Überspannungsschutz
Beschreibung
Die 25D-Reihe radial-bleidene Varistoren bieten eine ideale Schaltkreis-Schutz-Lösung für niedrigere Gleichspannung Anwendungen, indem sie höhere Überspannungswerte als je zuvor in solchen kleinen Scheiben verfügbar.
Der maximale Spitzenspannstrom kann bis zu 18KA (8/20 μs Puls) erreichen, um vor hohen Spitzenspannungen, einschließlich indirekter Blitzstörungen, zu schützen,System, das Transiente und abnormale schnelle Transiente von der Stromquelle schaltet.
Eigenschaften
■ Breiter Betriebsspannungsbereich (V1mA) von 18 V bis 1800 V
■ Symmetrische V-1-Eigenschaften (Nichtpolarität)
■ Schnelle Reaktion auf vorübergehende Überspannung
■ hohe Absorptionsfähigkeit von vorübergehender Energie
■ Niedriges Klemmverhältnis und kein Anschlussstrom
■ Erfüllt MSL-Level 1 pro J-STD-020
■ Betriebstemperatur: -40 °C bis +85 °C
■ Lagertemperatur: -40 ~ +125 °C
Anwendungen
■ Transistor-, Dioden-, IC-, Thyristor- oder Triac-Halbleiterschutz
■ Überspannungsschutz in der Unterhaltungselektronik
■ Überspannungsschutz in der Industrieelektronik
■ Überspannungsschutz in elektronischen Haushaltsgeräten, Gas- und Erdölgeräten
■ Relais- und elektromagnetische Ventilspannungsabsorption
Allgemeine Merkmale
Keine radioaktiven Stoffe
Körper: Nickelplattiert
Vortrieb: Oberflächenbefestigung, Achsenvorrichtungen: Zinnplattiert
Geräte ohne Blei: Vernickelt
Abmessung (mm)
| 25D201K |
11 |
| 25D221K |
11 |
| 25D241K |
11 |
| 25D271K |
11 |
| 25D301K |
12 |
| 25D331K |
12 |
| 25D361K |
12 |
| 25D391K |
12 |
| 25D431K |
12 |
| 25D471K |
12 |
| 25D511K |
12 |
| 25D561K |
12 |
| 25D621K |
12 |
| 25D681K |
13 |
| 25D751K |
13 |
| 25D781K |
13 |
| 25D821K |
13 |
| 25D911K |
13 |
| 25D951K |
14 |
| 25D102K |
14 |
| 25D122K |
14 |
| 25D142K |
15 |
| 25D162K |
16 |
| 25D182K |
18 |
Elektrische Leistung
| Teilnummer |
(V) |
Vdc(V) |
V1mA(V) |
Ip ((A) |
Vc(V) |
Widerstand gegen Überspannung |
Höchstenergie 10/1000 μs (J) |
Nennleistung ((W) |
C@1KHz ((pF) |
| 25D180K |
11 |
14 |
18 ((15-21.6) |
30 |
36 |
4500 |
20 |
0.25 |
45000 |
| 25D220K |
14 |
18 |
22 ((19.5-26) |
30 |
43 |
4500 |
25 |
0.25 |
29000 |
| 25D270K |
17 |
22 |
27 (((24-31) |
30 |
53 |
4500 |
30 |
0.25 |
26500 |
| 25D330K |
20 |
26 |
33 ((29.5-36.5) |
30 |
65 |
4500 |
35 |
0.25 |
18000 |
| 25D390K |
25 |
31 |
39(35-43) |
30 |
77 |
4500 |
40 |
390 |
13500 |
| 25D470K |
30 |
38 |
47(42-54) |
30 |
93 |
4500 |
50 |
0.25 |
11500 |
| 25D560K |
35 |
45 |
56 ((50-62) |
30 |
110 |
4500 |
60 |
0.25 |
10500 |
| 25D680K |
40 |
56 |
68 ((61-75) |
30 |
135 |
4500 |
70 |
0.25 |
9050 |
| 25D820K |
50 |
65 |
82(74-90) |
150 |
135 |
15000 |
80 |
1.2 |
7700 |
| 25D101K |
60 |
85 |
100(90-110) |
150 |
165 |
15000 |
100 |
1.2 |
6300 |
| 25D121K |
75 |
100 |
120 ((108-132) |
150 |
200 |
15000 |
120 |
1.2 |
5200 |
| 25D151K |
95 |
125 |
150(135-165) |
150 |
250 |
1500 |
160 |
1.2 |
4300 |
| 25D181K |
115 |
150 |
180(162-198) |
150 |
300 |
15000 |
175 |
1.2 |
3500 |
| 25D201K |
130 |
170 |
200 ((180-220) |
150 |
340 |
15000 |
190 |
1.2 |
3200 |
| 25D221K |
140 |
180 |
220(198-242) |
150 |
360 |
15000 |
200 |
1.2 |
2900 |
| 25D241K |
150 |
200 |
240 ((216-264) |
150 |
395 |
15000 |
220 |
1.2 |
2650 |
| 25D271K |
175 |
225 |
270 ((243-297) |
150 |
455 |
15000 |
255 |
1.2 |
2400 |
| 25D301K |
190 |
250 |
300(270-330) |
150 |
500 |
15000 |
275 |
1.2 |
2100 |
| 25D331K |
210 |
275 |
330(297-363) |
150 |
550 |
15000 |
300 |
1.2 |
1900 |
| 25D361K |
230 |
300 |
360 ((324-396) |
150 |
595 |
15000 |
330 |
1.2 |
1750 |
| 25D391K |
250 |
320 |
390 ((351-429) |
150 |
650 |
15000 |
360 |
1.2 |
1600 |
| 25D431K |
275 |
350 |
430(387-473) |
150 |
710 |
15000 |
380 |
1.2 |
1500 |
| 25D471K |
300 |
385 |
470 ((423-517) |
150 |
775 |
15000 |
400 |
1.2 |
1400 |
| 25D511K |
320 |
415 |
510 ((459-561) |
150 |
845 |
15000 |
420 |
1.2 |
1250 |
| 25D561K |
350 |
460 |
560 ((504-616) |
150 |
925 |
15000 |
440 |
1.2 |
1150 |
| 25D621K |
385 |
505 |
620 ((558-682) |
150 |
1025 |
15000 |
450 |
1.2 |
1050 |
| 25D681K |
420 |
560 |
680 ((612-748) |
150 |
1120 |
15000 |
460 |
1.2 |
950 |
| 25D751K |
460 |
615 |
750 ((675-825) |
150 |
1240 |
15000 |
510 |
1.2 |
850 |
| 25D781K |
485 |
640 |
780 (702 bis 858) |
150 |
1290 |
15000 |
530 |
1.2 |
850 |
| 25D821K |
510 |
670 |
820 ((738-902) |
150 |
1355 |
15000 |
570 |
1.2 |
800 |
| 25D911K |
550 |
745 |
910(819-1001) |
150 |
1500 |
15000 |
620 |
1.2 |
700 |
| 25D102K |
625 |
825 |
1000(900-1100) |
150 |
1650 |
15000 |
685 |
1.2 |
650 |
| 25D112K |
680 |
895 |
1100 ((990-1210) |
150 |
1815 |
15000 |
720 |
1.2 |
600 |
| 25D122K |
750 |
990 |
1200 ((1080-1320) |
150 |
1980 |
15000 |
792 |
1.2 |
550 |
| 25D142K |
880 |
1140 |
1400 ((1260-1540) |
150 |
2310 |
15000 |
850 |
1.2 |
500 |
| 25D162K |
1000 |
1280 |
1600 ((1440-1760) |
150 |
2640 |
15000 |
970 |
1.2 |
450 |
| 25D182K |
1100 |
1465 |
1800 ((1620-1980) |
150 |
2970 |
15000 |
1092 |
1.2 |
400 |
Empfehlung für das Löten
Empfehlung für die bleifreie Wellenlösung
Höchsttemperatur 265°C
Eintrittszeit 10 Sekunden (max.)
Einmal löten
Empfehlung Zur Aufbereitung mit Löten
Temperatur der Lötmaschine 360°C (max.)
Lötzeit 3 Sekunden (max.)
Abstand zum Varistor 2 mm (min.)
Paket
Großhandel 100 Stück/Tasche 4 Stück/Box (180K~621K); 50 Stück/Tasche 4 Stück/Box (681K~182K)
Aktuelle Energie- und Stromverlustbewertungen
Sollten transiente Ereignisse in schneller Folge eintreten, wird der Durchschnittswert mit der Anzahl der Impulse pro Sekunde multipliziert.Die so entwickelte Leistung muss den Spezifikationen entsprechen, die in der Spezifikationstabelle für die spezifische Vorrichtung angegeben sind.Die Betriebswerte eines MOV müssen bei hohen Temperaturen wie oben gezeigt abgesenkt werden.Da Varistoren nur eine relativ geringe Menge an durchschnittlicher Leistung ablassen, eignen sie sich nicht für sich wiederholende Anwendungen, bei denen erhebliche Mengen an durchschnittlicher Leistungsauslösung erforderlich sind.
