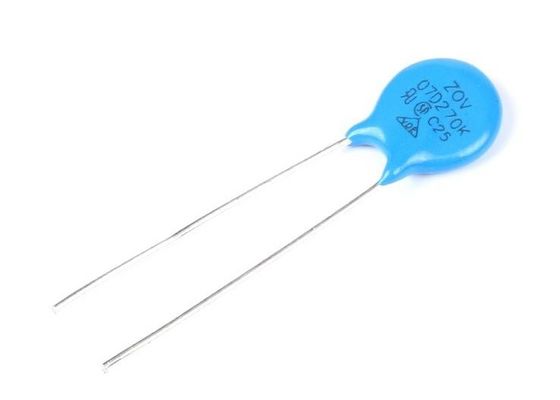

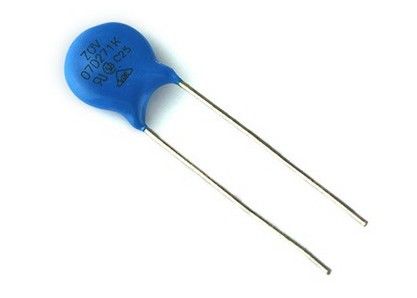

Standard-D-Serie 7mm Disc 07D271K 271 270V Zinkoxid Metaloxid Varistor 175VAC 225VDC Spannungsabhängiger Widerstand
Eigenschaften
Hochleistungsübergangsspannungsunterdrückung
Kurze Reaktionszeit auf Überspannung
Niedrige Bereitschaftsverlustleistung
Ausgezeichnete Klemmmerkmale
Hohe Leistungsfähigkeit bei Überspannungen
Hohe Zuverlässigkeit
UL, CSA, VDE und SEV anerkannt
Nummern der Teile
|
Teil
Zahl
|
Vacc
(V)
|
Vdc
(V)
|
V1mA
(A)
|
- Ich weiß.
(A)
|
Vc
(V)
|
I(A)
Standards
|
I(A)
Hochflut
|
(J)
Standards
|
(J)
Hochflut
|
Bewertet
Leistung ((W)
|
C@
1KHz (pf)
|
| 07D180K (J) |
11 |
14 |
18 ((15-21.6) |
2.5 |
36 |
250 |
500 |
0.9 |
2.0 |
0.02 |
2800 |
| 07D220K (J) |
14 |
18 |
22 ((19.5-26) |
2.5 |
43 |
250 |
500 |
1.1 |
2.4 |
0.02 |
2300 |
| 07D270K (J) |
17 |
22 |
27 (((24-31) |
2.5 |
53 |
250 |
500 |
1.4 |
3.0 |
0.02 |
1800 |
| 0D330K (J) |
20 |
26 |
33 ((29.5-36.5) |
2.5 |
65 |
250 |
500 |
1.7 |
3.5 |
0.02 |
1500 |
| 0D390K (J) |
25 |
31 |
39(35-43) |
2.5 |
77 |
250 |
500 |
2.1 |
4.0 |
0.02 |
1300 |
| 07D470K (J) |
30 |
38 |
47 ((42-52) |
2.5 |
93 |
250 |
500 |
2.5 |
5.0 |
0.02 |
1100 |
| 0D560K (J) |
35 |
45 |
56 ((50-62) |
2.5 |
110 |
250 |
500 |
3.1 |
6.0 |
0.02 |
890 |
| 07D680K (J) |
40 |
56 |
68 ((61-75) |
2.5 |
135 |
250 |
500 |
3.6 |
7.0 |
0.02 |
740 |
| 07820K ((J) |
50 |
65 |
82(74-90) |
10 |
135 |
1200 |
1750 |
5.5 |
10 |
0.25 |
600 |
| 0D101K (J) |
60 |
85 |
100(90-110) |
10 |
165 |
1200 |
1750 |
6.5 |
12 |
0.25 |
500 |
| 07D121K (J) |
75 |
100 |
120 ((108-132) |
10 |
200 |
1200 |
1750 |
7.8 |
13 |
0.25 |
420 |
| 07D151K (J) |
95 |
125 |
150 ((135-165) |
10 |
250 |
1200 |
1750 |
9.7 |
13 |
0.25 |
330 |
| 07D181K (J) |
115 |
150 |
180(162-198) |
10 |
300 |
1200 |
1750 |
11.7 |
16 |
0.25 |
280 |
| 0D201K (J) |
130 |
170 |
200 ((180-220) |
10 |
340 |
1200 |
1750 |
13 |
17 |
0.25 |
250 |
| 07D221K (J) |
140 |
180 |
220(198-242) |
10 |
360 |
1200 |
1750 |
14 |
19 |
0.25 |
23007D |
| Die Ausrüstung ist aus einem Material bestehend, das in einem Zustand des Zustands der Ausrüstung steht. |
150 |
200 |
240 ((216-264) |
10 |
395 |
1200 |
1750 |
15 |
21 |
0.25 |
210 |
| 07D271K (J) |
175 |
225 |
270 ((243-297) |
10 |
455 |
1200 |
1750 |
18 |
24 |
0.25 |
185 |
| 07D301K (J) |
190 |
250 |
300(270-330) |
10 |
500 |
1200 |
1750 |
20 |
26 |
0.25 |
165 |
| 0D331K (J) |
210 |
275 |
330(297-363) |
10 |
550 |
1200 |
1750 |
23 |
28 |
0.25 |
150 |
| 0D361K (J) |
230 |
300 |
360 ((324-396) |
10 |
595 |
1200 |
1750 |
25 |
32 |
0.25 |
140 |
| 0D391K (J) |
250 |
320 |
390 ((351-429) |
10 |
650 |
1200 |
1750 |
25 |
35 |
0.25 |
130 |
| 0D431K (J) |
275 |
350 |
430(387-473) |
10 |
710 |
1200 |
1750 |
28 |
40 |
0.25 |
115 |
| 07D471K (J) |
300 |
385 |
470 ((423-517) |
10 |
775 |
1200 |
1750 |
30 |
42 |
0.25 |
105 |
| 07D511K (J) |
320 |
415 |
510 ((459-561) |
10 |
845 |
1200 |
1750 |
30 |
45 |
0.25 |
100 |
| 0D561K (J) |
350 |
460 |
560 ((504-616) |
10 |
925 |
1200 |
1750 |
30 |
49 |
0.25 |
90 |
| 07D621K (J) |
385 |
505 |
620 ((558-682) |
10 |
1025 |
1200 |
1750 |
33 |
55 |
0.25 |
80 |
| 0D681K (J) |
420 |
560 |
680 ((612-748) |
10 |
1120 |
1200 |
1750 |
33 |
60 |
0.25 |
75 |
| 07D751K (J) |
460 |
615 |
750 ((675-825) |
10 |
1240 |
1200 |
1750 |
67.2 |
65 |
0.25 |
70 |
| 07D781K (J) |
485 |
640 |
780 (702 bis 858) |
10 |
1290 |
1200 |
1750 |
67.2 |
65 |
0.25 |
70 |
| 0D821K (J) |
510 |
670 |
820 ((738-902) |
10 |
1355 |
1200 |
1750 |
67.2 |
70 |
0.25 |
60 |
Abmessungen (mm)
|
Dmax
|
9
|
|
Hmax
|
11
|
|
Lmin
|
25
|
|
A±1
|
5
|
|
±0.02
|
0.6
|
Dicke Tmax.
|
180K - 680K
|
5.0
|
621K bis 681K
|
7.0
|
|
820K bis 201K
|
5.0
|
751K-821K
|
7.5
|
|
221K-331K
|
5.5
|
|
|
|
361K-471K
|
6.0
|
|
|
|
511K-561K
|
6.5
|
|
Anwendungen
Überspannungsschutz in:
Verbraucherelektronik
Industrieelektronik
Kommunikationselektronik
Mess- und Steuerungssysteme
elektronische Haushaltsgeräte
Schutz vor Überspannungen durch Beleuchtung, die auf die Stromleitungen trifft.
Unterdrückung von Überspannungen, die durch das Schalten von induktiven Lasten wie Transformatoren, Relais und Spulen verursacht werden; Schutz von Berichtigungsdioden, SCRs, Leistungstransistoren, Halbleitergeräten usw.
Definition der Begriffe Varistor
Nennspannung RMS, Nennspannung Gleichstrom:
Die Höchstwerte für die Stromversorgungssystempension, die zwischen den Endgeräten einer Vorrichtung kontinuierlich angewendet werden dürfen.
Varistorspannung: Prüfmerkmal, das zur Klassifizierung von Varistoren nach Typ verwendet wird.Die Eigenschaften der Spannungsspannung des Varistors können auf verschiedenen Prüfstufen definiert werden..
Nenn-Peak Single-Pulse-Transientstrom: Maximaler Überspannungsstrom mit einer Wellenform von 8/20 μs, die ein Varistor für einen einzigen Überspannungsstrom aushalten kann.
Nennwerte für die vorübergehende Energie eines einzelnen Impulses: Höchstzulässige Energie für einen einzelnen Impulse (siehe angegebene Wellenformen).
Maximale Klemmspannung: Messbare Spitzenspannung über die Endgeräte, wenn ein Stromimpuls einer bestimmten Amplitude und Wellenform durch den Varistor geleitet wird.
Typische Kapazität: Typische Kapazitätwerte werden bei einer Prüffrequenz von 1 kHz gemessen.
Allgemeine Merkmale
Aufbewahrungstemperatur: -55°C bis +125°C
Betriebsoberflächentemperatur: 125°C
Betriebstemperatur: -55 °C bis +85 °C (ohne Abwärtsbewertung)
Maximaler Spannungs-Temperaturkoeffizient: <- 0,05%
Isolierwiderstand: mindestens 1000 Megaohm
Hi Pot (Leads to Case, 1 Min.): 2500 VDC (Schnellspannung)
Typische Reaktionszeit: < 15 Nanosekunden
Epoxydurchschnitt: 94V-0
Strom-Energieabbau (> 85 °C): -2,5 %
Leckstrom: maximal 200μA (bei Nenn-Gleichspannungs-Betriebsspannung)
Lötfähigkeit: MIL-STD-202F
Leistungsauflösung ((P, in Watt): Alle Definitionen entsprechen den IEEE-Spezifikationen C62.33.
Varistor-Blei-Schnittangebot
A: 4,0 ±1,0 mm ((Schrumpfbleischneiden für 5D, 7D)
B: 3,0 ±1,0 mm ((Schnitt mit gekrümmtem Blei für alle Durchmessergrößen)
C: 4,5 ± 1,5 mm ((Schrumpfbleischneiden für 10D, 14D)
D: 6,5 ± 1,0 mm ((Schrumpfbleischnitt für alle Durchmessergrößen)
E: 4,0 ±1,0 mm ((Rechte Schleifschnitt für 5D, 7D, 10D, 14D, 20D)
F: 5,0 ±1,0 mm (Schnitt mit gekrümmtem Blei für 10D, 14D)
J: 3,0 ± 0,5 mm K: 3,5 ± 1,0 mm
Spitzenstrom pro Puls und Pulsdauer
Energieverringerung gegenüber Temperatur
