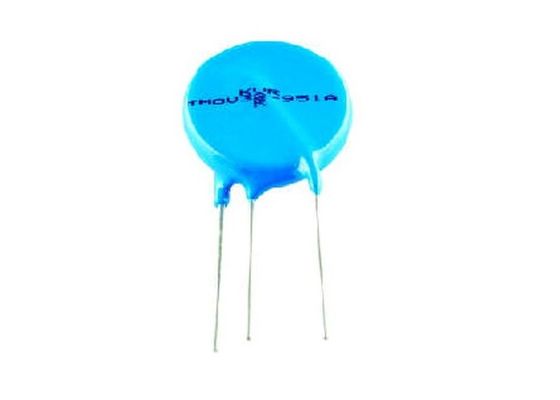

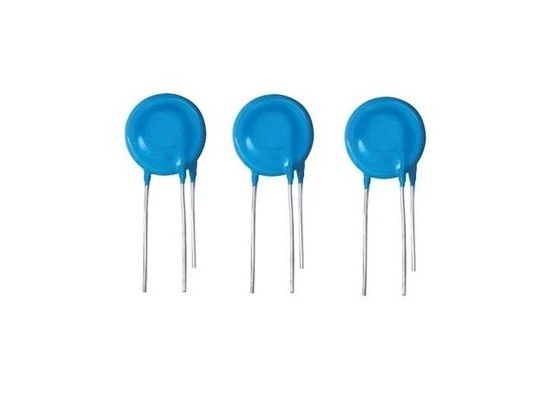

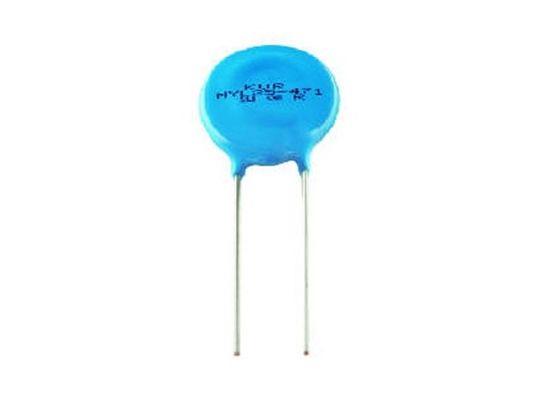

StraßenlaterneSPD 2PIN TMOV schützte thermisch Metalloxid-Varistor 20mm 320VAC 10KA mit thermischen Abkürzungs-Einbauten
Anwendungen
• SPD-Produkte
• Wechselstrom-Platten-Schutz-Module
• Wechselstrom-Linie Stromversorgung
• Anstieg geschützte Streifen-Verbindungsstücke
• Wechselstrom-Stromzähler
• Neu festlegbare Wechselstrom-Hähne
• GFCI (Boden-Fehlerstrom Interupter)
• UPS (ununterbrochene Stromversorgung)
• Weiße Waren
• EinsteckstraßenlaterneSPD
• AC-/DCstromversorgung
Beschreibung
Dmax | 25,0 |
d1 (±0.1) |
1,0 |
H2 maximal | 29,0 | d2 (±0.1) | 1,0 |
Tmax | 10,7 | Anschlussleitung | Konservieren des Kupferdrahts |
Lmin | 15,0 |
Willigen Sie mit ein |
ROHS-Richtlinie |
W1 (±1.0) | 11,5 | Beschichten |
Blau Isolierepoxidharz |
e1 (maximal) | 5,6 | Stückgewicht | 8.3g |
Elektrische Leistungen
Elektrische Parameter | |||||||
Varistorspannung (V1mA) | 459V | | | 510 V | | | 561V | ||
Max. ununterbrochene Betriebsspannung | Vrms: 320 V; | VDC: 410V | |||||
Nennleistung | 1,0 W | ||||||
Maximum, das festklemmt Spannung (8/20μs) | VC: 850V; | IC: 100A | |||||
Überspannung (1×8/20μs) | 10000 A | (8/20μs) | |||||
Max. Energie | 184 J | (2ms) | |||||
Typische Kapazitanz | 1050pF | (1KHz) | |||||
Durchsickernstrom | ≦10μA | (75% von V1mA (DC)) | |||||
Betriebstemperatur | -40℃ | +85℃ | ||||||
Lagertemperatur | -40℃ | +100℃ | ||||||
Sicherungstemperatur | 146℃ | ||||||
Hand gelötete Temperatur/Zeit | 265℃/3s |
Verpacken | ■ | Masse | 200pcs/bag | 800pcs/box | 1600pcs/carton |
□ | Tape&Reel | ----PC/Spule | ------PC/Kasten | ------PC/Karton | |
□ | Ammopack | ----PC/Tasche | -------------------- | ------PC/Karton |
Eigenschaften
• Entwarf, Befolgung zu UL1449 für SPD-Produkte zu erleichtern
• Überspannung der hohen Spitze, die bis zu 10kA veranschlagt
• Welle solderable
• Standardführungsform und Abstandwahl
• -55°C zu funktionierender Tempstrecke +85°C
• Drei-Führungsversion verfügbar für Anzeichenzwecke
Wählen Sie die rechten Varistoren für Überspannungs-Stromkreis-Schutz vor
Die Varistoren, auch genannt Metallvaristoren (MOVs), werden benutzt, um empfindliche Stromkreise vor einer Vielzahl von Überspannungszuständen zu schützen. Im Wesentlichen haben diese Spannung-abhängigen, nichtlinearen Geräte die elektrischen Eigenschaften, die Rücken an Rückenzenerdioden ähnlich sind.
Schritt 1: Um die Nennspannung der BEWEGUNGEN zu finden, dürfen Sie 20% Durchfahrtshöhe Spannungsschwellen- und -Stromversorgungstoleranzen erklären: 24 v-DC-× 1,2 = 28,8 v-DC. Angenommen, keine Varistoren eine Nennspannung von genau 28,8 V haben, überprüfen Sie die Datenblätter auf Spezifikationen für 31-V DC MOVs.
Schritt 2: Zu bestimmen, welche BEWEGUNGS-Diskettengröße zum Gebrauch, zuerst die BEWEGUNGS-Reihen identifizieren, die minimal die Bedingung des Anstiegs 1000-A erfüllen. Die oben genannte Tabelle kontrollierend, schlägt eine 20 Millimeter-BEWEGUNG mit einer Spitzensperrspannungsbewertung DC-31-V (Teilnummer V20E25P) als mögliche Lösung vor, um die Bedingungen zu erfüllen.
Schritt 3: Verwenden Sie die Impulsbewertung kurvt (Abb. 2) im gleichen Datenblatt, zum von Impulsfähigkeiten im Verhältnis zu den 40 Impulsen an der Anforderung 1000-A zu bestimmen.
