PCB-Mount Miniatur-Axial Lead Cartridge Sicherungen Schnellwirkende Pico Sicherung 2.4x7 3x7 2x7 125V 250V 2Amp Für Beleuchtungssystem
Beschreibung
Schnellwirkende Sicherungen öffnen sich bei Überlastung und schneiden sehr schnell kurz.Zu den Verwendungen gehören zusätzlicher Schutz in Geräten oder Ausrüstungen zur individuellen Absicherung von Bauteilen oder internen Schaltungen.Schnellschützungen sind nicht so konzipiert, daß sie vorübergehenden Überlastströmen standhalten können, die mit bestimmten elektrischen Belastungen verbunden sind.
Eigenschaften
- Reduzierte PCB-Flächenanforderungen
- international anerkannt
- Niedriger innerer Widerstand
- Schwingungsbeständig
- Sehr schnell wirkend.
- Kleine Größe
- Weite Bandbreite der Stromstärke
- Breiter Betriebstemperaturbereich
- Niedrigtemperaturentfernung
Spezifikationen
| Nennstrom |
2.0A |
| Nennspannung |
250 VAC |
| Brechkapazität |
50A@125V/250VAC,50-60Hz |
| Spannungsabfall |
(1.0 x 1): maximal 230 mV. |
| Machtverlust |
(1.0 x 1): maximal 550 mW. |
| Aktuelle Wut |
100mA ~ 6,3A |
| Gleichstromkältebeständigkeit |
0.0145 Ohm ~ 5,5 Ohm |
| Typ der Sicherung |
Plattenhalter (ausgenommen Patronen) |
| Nennspannung |
Wechselstrom: 250 V |
| Reaktionszeit |
Schnell. |
| Größe / Abmessung |
0.155" Durchmesser x 0,280" L (3,94mm x 7,11mm) |
| Packung / Gehäuse |
Akziale |
| Betriebstemperatur |
-55 °C bis 125 °C |
| Typ der Montage |
Durchs Loch |
| Schmelzen I2t |
0.000192 ~ 5.55 |
Produkt- und BandgrößeEinheit: mm
Auftritte der Serie
|
Teil
- Nein. Ich weiß nicht.
|
Ampere
Ratings
|
Spannung
Ratings
|
Aufbrechen
Kapazität
|
Ich...2Schmelzen
Integral ((A)2.S)
|
Genehmigungen der Agentur
|
| UL |
cUL |
PSE
|
| Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
100 mA |
250 V/125 V |
50A@125V/250VAC |
0.001 |
● |
● |
○ |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
125 mA |
250 V/125 V |
50A@125V/250VAC |
0.002 |
● |
● |
○ |
| SFB0160A/B |
160 mA |
250 V/125 V |
50A@125V/250VAC |
0.003 |
● |
● |
○ |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
200 mA |
250 V/125 V |
50A@125V/250VAC |
0.006 |
● |
● |
○ |
| SFB0250A/B |
250 mA |
250 V/125 V |
50A@125V/250VAC |
0.012 |
● |
● |
○ |
| SFB0300A/B |
300 mA |
250 V/125 V |
50A@125V/250VAC |
0.016 |
● |
● |
○ |
| SFB0315A/B |
315 mA |
250 V/125 V |
50A@125V/250VAC |
0.019 |
● |
● |
○ |
| SFB0350A/B |
350 mA |
250 V/125 V |
50A@125V/250VAC |
0.022 |
● |
● |
○ |
| SFB0400A/B |
400 mA |
250 V/125 V |
50A@125V/250VAC |
0.035 |
● |
● |
○ |
| SFB0500A/B |
500 mA |
250 V/125 V |
50A@125V/250VAC |
0.047 |
● |
● |
○ |
| SFB0630A/B |
630 mA |
250 V/125 V |
50A@125V/250VAC |
0.056 |
● |
● |
○ |
| SFB0750A/B |
750 mA |
250 V/125 V |
50A@125V/250VAC |
0.078 |
● |
● |
○ |
| SFB0800A/B |
800 mA |
250 V/125 V |
50A@125V/250VAC |
0.098 |
● |
● |
○ |
| SFB1100A/B |
1A |
250 V/125 V |
50A@125V/250VAC |
0.3 |
● |
● |
○ |
| SFB1125A/B |
1.25A |
250 V/125 V |
50A@125V/250VAC |
0.5 |
● |
● |
○ |
| SFB1150A/B |
1.5A |
250 V/125 V |
50A@125V/250VAC |
0.6 |
● |
● |
○ |
| SFB1160A/B |
1.6A |
250 V/125 V |
50A@125V/250VAC |
0.8 |
● |
● |
○ |
| SFB1200A/B |
2A |
250 V/125 V |
50A@125V/250VAC |
1.2 |
● |
● |
○ |
| SFB1250A/B |
2.5A |
250 V/125 V |
50A@125V/250VAC |
2 |
● |
● |
○ |
| SFB1300A/B |
3A |
250 V/125 V |
50A@125V/250VAC |
2.5 |
● |
● |
○ |
| SFB1315A/B |
3.15A |
250 V/125 V |
50A@125V/250VAC |
2.9 |
● |
● |
○ |
| SFB1350A/B |
3.5A |
250 V/125 V |
50A@125V/250VAC |
3.1 |
● |
● |
○ |
| SFB1400A/B |
4A |
250 V/125 V |
50A@125V/250VAC |
4.2 |
● |
● |
○ |
| SFB1500A/B |
5A |
250 V/125 V |
50A@125V/250VAC |
7.2 |
● |
● |
○ |
| SFB1630A/B |
6.3A |
250 V/125 V |
50A@125V/250VAC |
12 |
● |
● |
○ |
Betriebsmerkmale
|
% der Ampere (in)
|
Zeit für den Blasen
|
| 100% * In |
4 Stunden Min |
| 200% * |
60 Sekunden max. |
Anwendung
Beleuchtungssystem
Stromversorgung
LCD/PDP-Fernseher
LCD-Monitor
Büromaschinen
Audio/Video-System
Medizinische Ausrüstung
Verpackungsmenge
A. Verpackung in großen Mengen:
500 Stück pro Polybag;
10 Polybags pro Innenkarton;
4 Innenkartons pro Umkarton
B. Verpackung mit Klebeband: (Standardpaket)
3000 Stück pro Innenkarton
10 Innenkartons pro Umkarton
Umweltdaten
• Lebensdauer: 2000 Stunden bei 80% Nennstrom bei 55°C
• Feuchtigkeitsbeständigkeit: MIL-STD-202, Methode 106, 90% relative Luftfeuchtigkeit bei 65°C.
• Betriebstemperatur: -55°C bis 125°C bei ordnungsgemäßer Sicherung
• Widerstand gegen Lötwärme: MIL-STD-202, Methode 210, Prüfbedingungen C (260°C)
• Salzspray: MIL-STD-202, Methode 101, Prüfbedingung B
• Schock: MIL-STD-202, Methode 213, Testbedingung I, 100 G ̊s für 6 Millisekunden
• Endfestigkeit: MIL-STD-202, Methode 211, Prüfbedingung A, hält 7 lb. Achsabzugstest stand.
• Wärmeschock: MIL-STD-202, Methode 107, Prüfbedingungen B, -65°C bis 125°C
• Thermischer Zyklus: EIA-STD-RS-186-C, Prüfbedingungen A, -55°C bis 85°C
• Vibration: MIL-STD-202, Methode 204, Prüfbedingung C, (55 bis 2000 HZ, Spitzenwert 10 G ̊s)
• Wellenlöten: Maximale Reservoirtemperatur 260°C, maximale Belichtung von 10 Sekunden, .125" vom Körper entfernt
• Schweißbarkeit: MIL-STD-202, Methode 208

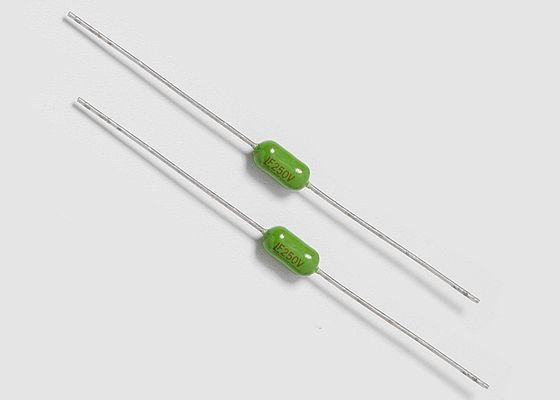

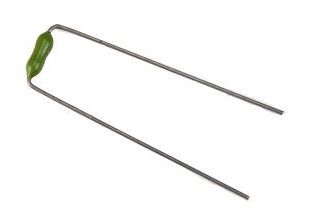

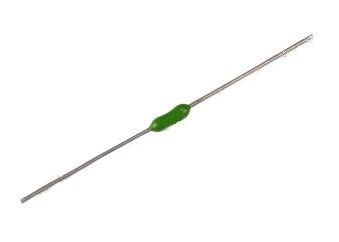

Produktfotos
