Eigenschaften

Technische Daten

Art der Ware: Subminiatur-Axial-Blei-Slow-Blow-Pico-Sicherung

Einheitsgewicht: 4 Gramm

Reihe: STB

Farbe: Gelb

Nennspannung: 125V/250V

Nennstrom: 100mA bis 10A

Führungs-Art: Akziale

Empfohlene Parameter für Handlöter: Schweißschweißschweißschweißschweiß

Materialien: Verkapselte, epoxybeschichtete Karosserie; gelötbeschichtete Kupferdrahtleitungen; RoHS-konformes Pr

Solderability: Mil-STD-202, Methode 208

Bleiziehkraft: MIL-STD-202, Methode 211, Prüfbedingung A (wird 7 lbs. Achsabziehversuch aushalten)

Betriebstemperatur: 55 °C bis + 125 °C (Neubewertung in Betracht ziehen)

Schock: MIL-STD-202, Methode 213, Prüfbedingung I (100 G·s-Peak für 6 Millisekunden)

Agentur-Zustimmungen: UL, CUL, ROHS

Hervorheben:

littelfuse pico Sicherung

Inline-Minisicherung

Grundinformation

Herkunftsort: China

Markenname: Ao littel

Zertifizierung: UL,CUL,ROHS

Modellnummer: STB

Zahlung und Versand AGB

Verpackung Informationen: Masse/Band (Nichterfüllungspaket)

Lieferzeit: 7 Arbeitstage

Zahlungsbedingungen: T/T, MoneyGram, Western Union, Paypal, Bargeld

Versorgungsmaterial-Fähigkeit: 1.000.000 Stücke pro Woche

Galerie

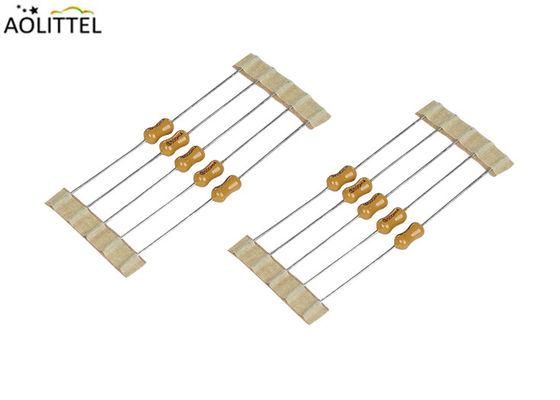

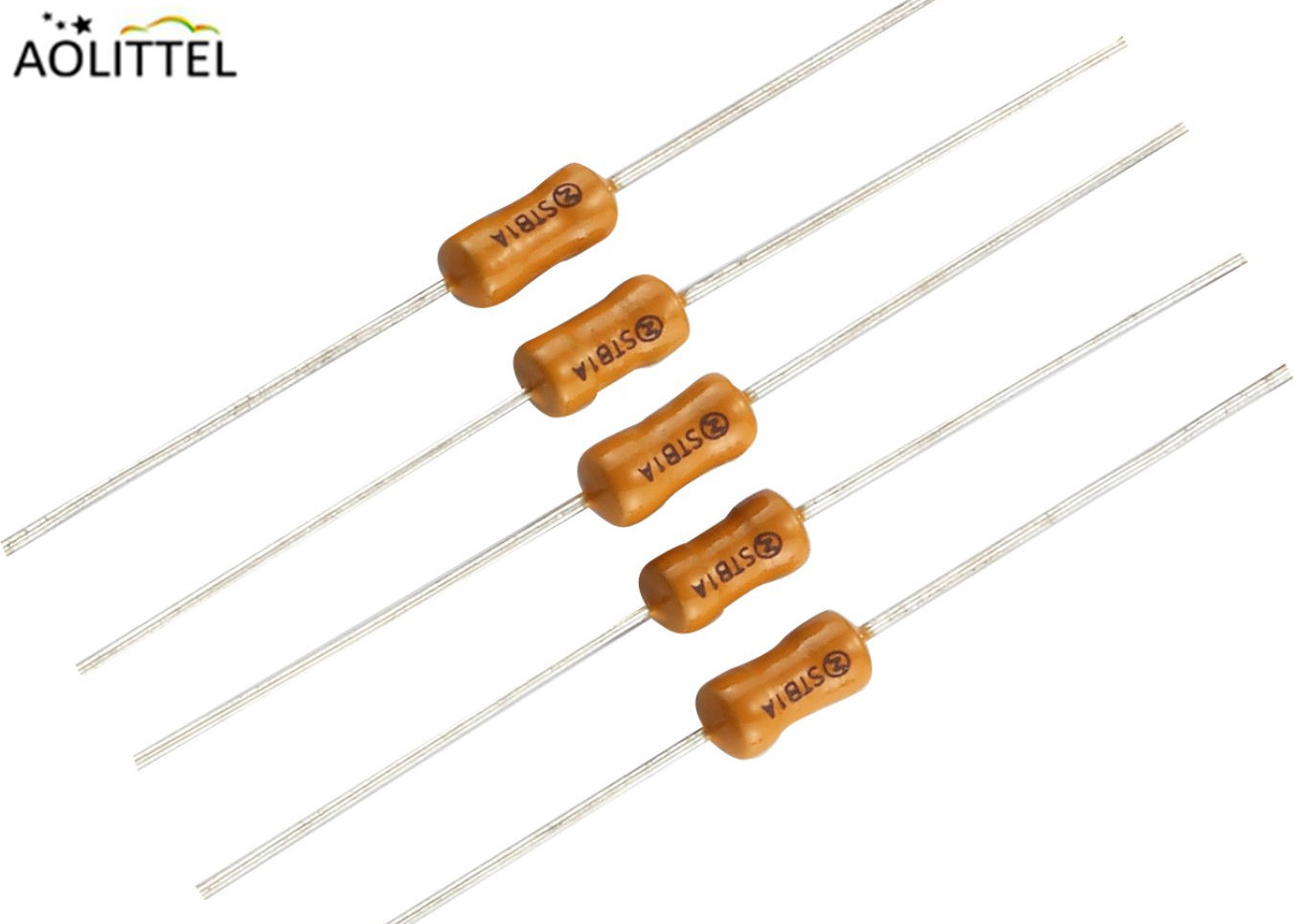

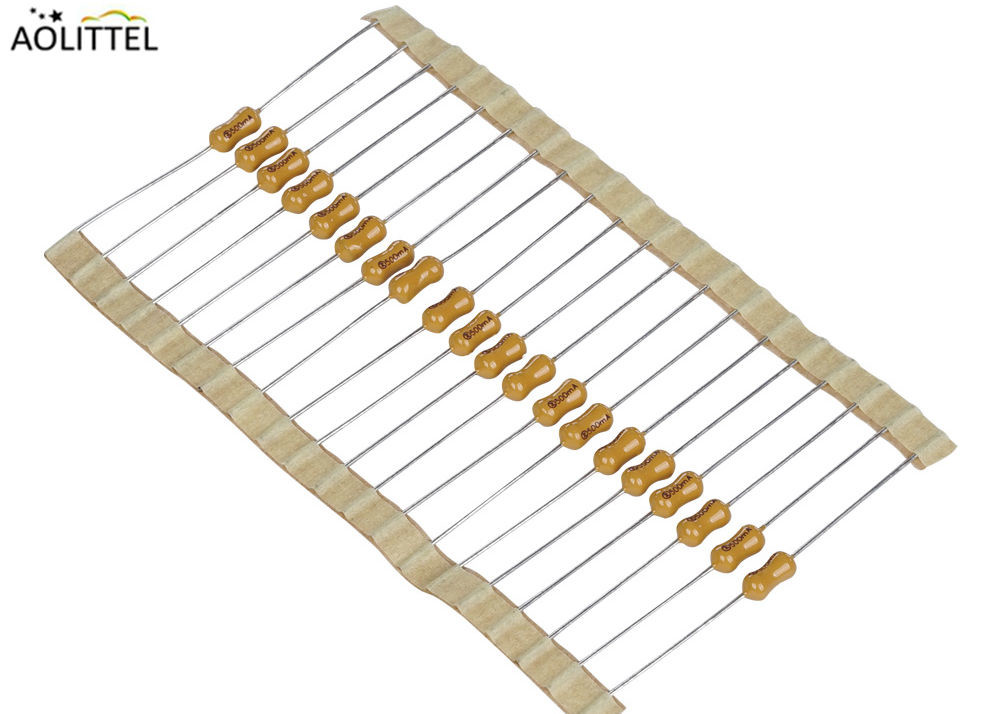

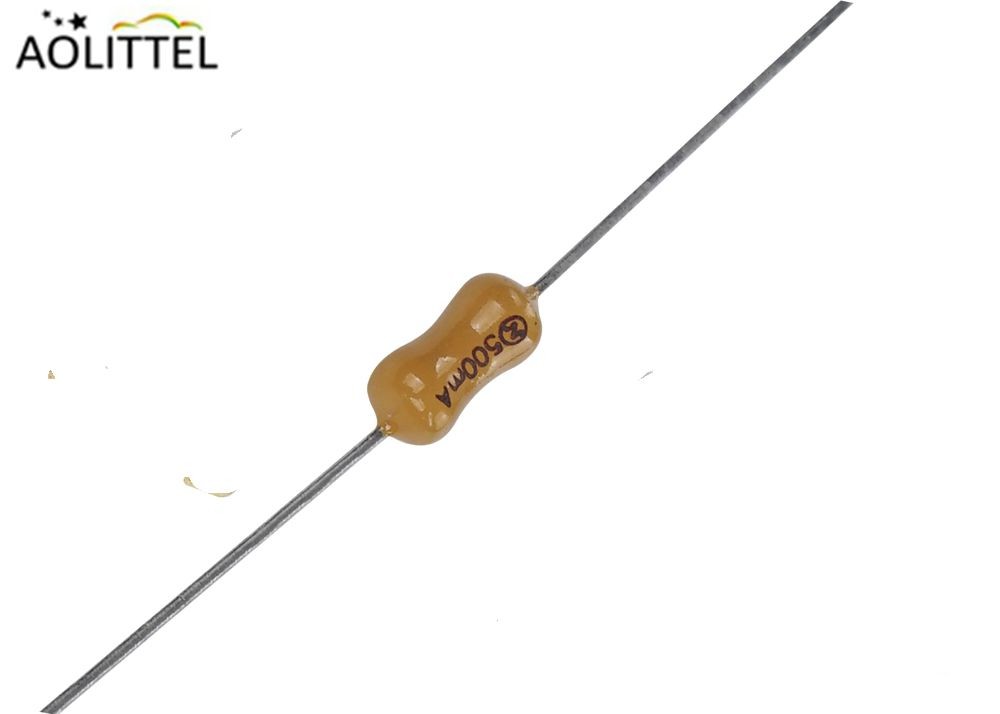

Subminiature axialer verbleiter langsamer Schlag Pico Fuse STB 125V 250V 3x8mm

Produkt-Beschreibung

Subminiatur-Axial-Blei-Slow-Blow-Pico-Sicherheitsschutzmittel STB 125V 250V 3x8mm

Übersicht

Bei der kleinen Pico-Sicherung gibt es eine durchlöchende, durch die Achse geleitete, langsam schlagende Subminiatur-Sicherung mit hoher Temperatur-Epoxidverkapselung und niedrigen Widerstandswerten, die sowohl in der schnellen als auch in der langsam schlagenden Variante erhältlich ist.Die Nennspannung beträgt typischerweise 125 Volt AC Bei der Ausrüstung von Schnellschaltanlagen mit einer Leistung von 250 Volt Wechselstrom und 350 Volt Wechselstrom werden Radialleitungen in einigen Serien angepasst, indem die axialen Leitungen in abwärts gerichteter Position gebogen werden.

Hiermit eine einfache Schlussfolgerung:

Siehe auch:

Herunterladen- Was ist?

Au littel Pico Fuse Familienmitglied
- Nein. Ich weiß nicht.	Größe	Schlag	Spannung	Reihe
1	mit einer Breite von mehr als 20 mm	Langsamer Schlag	125 V/250 V	STB
2	mit einer Breite von mehr als 20 mm	Schnell wirkende	125 V/250 V	SFB
3	4*11 mm	Langsamer Schlag	350 V	RTP
4	4*11 mm	Schnell wirkende	350 V	RFP

Subminiature axialer verbleiter langsamer Schlag Pico Fuse STB 125V 250V 3x8mm 1

Genehmigungen der Agentur

Nennspannung	Agentur	Leistungsbereich	Nummer der Agenturakte
125 V/250 V	UL	100mA ~ 6,3A	E340427 ((JDYX2)
125 V/250 V	C-UL	100mA ~ 6,3A	E340427 ((JDYX8)

Körpergröße und Bandmaß (mm)

Elektrische Spezifikation

Spezifikation,A=250V / B=125V,● Genehmigt / ○ Ausstehen
Verbrauch	Ampereinheit	Nennspannung	Brechkapazität	Schmelzende Integral (A2.S)	Genehmigungen der Agentur
Verbrauch	Ampereinheit	Nennspannung	Brechkapazität	Schmelzende Integral (A2.S)	UL	CUL	PSE
Die in Absatz 1 genannte Regelung gilt nicht.	100 mA	250 V/125 V	50A@125V/250VAC	0.01	●	●	○
Die in Absatz 1 genannte Regelung gilt nicht.	125 mA	250 V/125 V	50A@125V/250VAC	0.02	●	●	○
Die in Absatz 1 genannte Bezeichnung gilt nicht.	160 mA	250 V/125 V	50A@125V/250VAC	0.04	●	●	○
Die in Absatz 1 genannte Regelung gilt nicht.	200 mA	250 V/125 V	50A@125V/250VAC	0.06	●	●	○
Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.	250 mA	250 V/125 V	50A@125V/250VAC	0.09	●	●	○
Die in Absatz 1 genannte Regelung gilt nicht.	300 mA	250 V/125 V	50A@125V/250VAC	0.12	●	●	○
Die in Absatz 1 genannte Regelung gilt nicht.	315 mA	250 V/125 V	50A@125V/250VAC	0.15	●	●	○
Die in Absatz 1 genannte Regelung gilt nicht.	375 mA	250 V/125 V	50A@125V/250VAC	0.19	●	●	○
Die in Absatz 1 genannte Regelung gilt nicht.	400 mA	250 V/125 V	50A@125V/250VAC	0.31	●	●	○
Die in Absatz 1 genannte Regelung gilt nicht.	500 mA	250 V/125 V	50A@125V/250VAC	0.46	●	●	○
Die in Absatz 1 genannte Regelung gilt nicht.	630 mA	250 V/125 V	50A@125V/250VAC	0.78	●	●	○
Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Erzeugnisse.	750 mA	250 V/125 V	50A@125V/250VAC	0.93	●	●	○
Die in Absatz 1 genannte Regelung gilt nicht.	800 mA	250 V/125 V	50A@125V/250VAC	1.1	●	●	○
Die in Absatz 1 Buchstabe b genannten Vorschriften gelten nicht.	1A	250 V/125 V	50A@125V/250VAC	1.3	●	●	○
Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge.	1.25A	250 V/125 V	50A@125V/250VAC	2.6	●	●	○
Stellenabschnitte	1.5A	250 V/125 V	50A@125V/250VAC	3.1	●	●	○
STB1160A/B	1.6A	250 V/125 V	50A@125V/250VAC	3.9	●	●	○
Die in Absatz 1 genannten Vorschriften gelten nicht.	2A	250 V/125 V	50A@125V/250VAC	7.2	●	●	○
STB1250A/B	2.5A	250 V/125 V	50A@125V/250VAC	12	●	●	○
Stellenabschnitte	3A	250 V/125 V	50A@125V/250VAC	15	●	●	○
Städte mit hoher Luftbelastung	3.15A	250 V/125 V	50A@125V/250VAC	19	●	●	○
Stellenabschnitte	3.5A	250 V/125 V	50A@125V/250VAC	24	●	●	○
Die in Absatz 1 genannte Regelung gilt nicht.	4A	250 V/125 V	50A@125V/250VAC	29	●	●	○
Die in Absatz 1 Buchstabe b genannten Vorschriften gelten nicht.	5A	250 V/125 V	50A@125V/250VAC	59	●	●	○
Stellenabschnitte	6.3A	250 V/125 V	50A@125V/250VAC	90	●	●	○

Standard für die Schmelze von Sicherungen

Prozentsatz der Ampere(in)	Zeit für den Blasen
100% * In	4 Stunden Min
200% *	60 Sekunden max.

Hauptmerkmale

• Verbesserung der Einbruchfestigkeit
• Kleinstgröße
• Breiter Strombereich (0,1A - 10A)
• Niedrige Temperaturen

• Lieferung direkt aus der Fabrik, um die Kosten leicht zu senken

•Starke technische Unterstützung bei der Forschung und Entwicklung mit mehr als 10 Jahren Erfahrung in der Sicherungsindustrie

Umweltdaten

Stoßfestigkeit:	Mil-STD-202, Methode 213B, Prüfbedingung I (Sagzahn)
Schwingungswiderstand:	MIL-STD-202, Methode 201 (10-55 Hz x 3 Achsen/ ohne Belastung)
Feuchtigkeitsbeständigkeit:	Mil-STD-202F, Methode 106
Wärmebeständigkeit beim Löten:	MIL-STD-202, Methode 210 Oberseite (260oC, 20 Sekunden)
Salzspray:	MIL-STD-202, Methode 101, Prüfbedingung B (48 Stunden)
Schweißbarkeit	Mil-STD-202, Methode 208H
Betriebstemperatur:	-55°C bis 125°C

Verpackung

Art der Packung

Beschreibung

Band

3000 Stück pro Innenbox ((L275±2 * W80±2 * H70±2)

10 Innenkartons pro Umkarton ((L420±5 * W290±5 * H160±5)

Schüttgut

500 Stück pro Polybag;

10 Polybeutel pro Innenkarton ((L240±2 * W170±2 * H110±2);

4 Innenboxen pro Umkarton ((L390±5 * W240±5 * H250±5)

Ausrüstungsanzeige

Subminiature axialer verbleiter langsamer Schlag Pico Fuse STB 125V 250V 3x8mm 4

Au littel Subminiatur Sicherungsbandbandmaschine x 10 Satz

Subminiature axialer verbleiter langsamer Schlag Pico Fuse STB 125V 250V 3x8mm 5

6125/1808/2410 SMD Sicherungsmaschine vollautomatisch x 30 Satze

Subminiature axialer verbleiter langsamer Schlag Pico Fuse STB 125V 250V 3x8mm 6

Zinnplattierte Maschine x 10 Satze

Subminiature axialer verbleiter langsamer Schlag Pico Fuse STB 125V 250V 3x8mm 7

Vollautomatische Beschichtungsmaschine x 8 Satze
